جک اتوماتیک سوزوکی مدل SZ-400 جک برقی سوزوکی SZ-400 جدید ترین درب اتوماتیک کمپانی سوزوکی یا همان پارسیان تصویر فدک میباشد که با طراحی خوب و کارکرد نرم و مورد قبول اما کلیشه ای و نسبتا قدیمی وارد بازار شده است.

جک اتوماتیک سوزوکی

جک برقی سوزوکی که از نوع الکترومکانیک است مجهز به یک شفت 40 سانتی و میل ماردن از نوع دنده ریز فولادی میباشد که این باعث میشود قدرت بیشتر و دوام طولانیتر و ترمزگیری دقیقتر و بهتردر مورد این درب پارکینگی اعمال شود و همانطور که در عکس زیر مشاهده میکنید میل ماردون این جک برقی کاملا یک پارچه و دنده ریز است.

جک برقی سوزوکی

به دلیل طراحی بدنه جک و موتور 220 ولت آن و قدرت کافی که برای هر جک تا 400 کیلوگرم اندازه گیری شده از این جک پارکینگی میتوان برای درب های تک لنگه و یا دولنگه بزرگ و دربهایی که بیش از 90 درجه باز میشوند نیز استفاده کرد در ضمن باز به دلایلی که گفته شد و سیستم خلاص کن راحتی که تعبیه شده است از این سیستم الکترومکانیک میشود در جاهایی که درب به سمت بیرون باز میشود نیز استفاده کرد.

مدار فرمان درب اتوماتیک سوزوکی از نوع دیجیتال  منو دار و برنامه ریزی آن بر مبنای میکروپروسسور است و المان های ورودی برای این جک بازویی به صورت تایمینگ قرار داده شده است.

مشخصات فنی سوزوکی sz-400

قابلیت باز و بسته شدن 40 مرتبه در ساعت استفاده از ریموت درب اتوماتیک برد بلند قابلیت باز و بسته کردن هر لنگه درب kg 400 به عرض 2 متر قابلیت تنظیم سه سرعت برای هر لنگه به صورت مجزا. تنظیم زمان باز شدن و بسته شدن هر لنگه بصورت مجزا از هم و دارای راه انداز آرام (Soft Start) در لحظه اولیه حرکت موتوره جک اتوماتیک سوزوکی مدل SZ-400

مدار فرمان درب اتوماتیک سوزوکی جک اتوماتیک سوزوکی مدل SZ-400

در جک درب پارکینگ سوزوکی ار مرکز کنترل CITY1 – EVO استفاده شده این مدارفرمان که توسط خود شرکت سوزوکی طراحی و ساخته شده است، این محصول نوآورانه تضمین ایمنی و قابلیت اطمینان برای اتوماسیون جک بازویی است. مدل فرمان جک بازویی سوزوکی بگونه ای طراحی شده است که از نظر کارکرد فوق العاده عمل کرده و نصب آسان و صحیح را ممکن می سازد.

ویژگی های مرکز کنترل جک بازویی سوزوکی SZ-400: هر بازو مجهز به موتور تک فاز با ولتاژ کاری 12 ولت متناوب (موتور تکفاز متناوب حداکثر وات مصرفی 722 وات) دارای ترمینال کلید فشاری با عملکردی مشابه ریموت کنترل ورودی برای فتوسل ورودی برای لبه ایمنی، قابلیت استفاده لبه های ایمنی استاندارد با کنتاکت نرمال بسته ورودی برای لیمیت سوئیچ های باز و بسته انجام تست فتوسل ولبه ایمنی قبل از باز یا بسته کردن درب برنامه ریزی عملکرد موتور توسط منوی بسیار دقیق و انعطاف پذیر دیجیتالی تنظیم قدرت موتور و زمان عملکرد توسط پتانسیومتر قابلیت نصب قفل برقی جهت حفاظت بیشتر پ نظارت ورودی ها و خروجی توسط صفحه نمایشگر و LED IS55

جک سوزوکی جک اتوماتیک سوزوکی مدل SZ-400

جک ریموتی سوزوکی SZ-400 مکانیزم کاری دو سرعته دارد و از قدرت ترمز گیری قابل قبولی دارد.

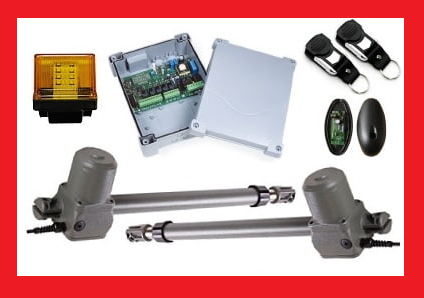

متعلقات کامل داخل پک شامل : مدار فرمان – عدد بازوی جک -2 عدد ریموت کنترل – فلاشر – چشمی فتوسل و برکت های نصب میباشد. بهتر است برای نصب این جک برقی از افراد با تجربه استفاده گردد.

جک برقی SUZUKI-SZ-400 در یک نوع رنگ (خاکستری) و با گارانتی 18 ماهه موجود عرضه میشود.



موتور درب پارکینگی سوزوکی مدل sz-400درسال 1394 توتمتم کاملار معرفی شده استبعلاوهطی این مدت توانسته نظر افرادی که تودنبال موتور درب پارکینگ ارزان قیمت هستند را توخود جلب کند. این موتور درب برقی پارکینگ دارای 18 ماه گارانتی می باشد، البته با توجه توتازه وارد بودن این موتور درب اطلاعات دقیقیدرکیفیت این گارانتی در دسترس نیست. اتصال موتور درب برقی suzuki برای درب پارکینگ ساختمانهای کم واحد با تعداد تردد پایین مناسب می باشد.

پکیج موتور درب درب پارکینگ سوزوکی Suzuki

موتور درب درب پارکینگ سوزوکیدربسته بندی باکیفیتی برخوردار استبعلاوهقطعات در پارتیشن مقواییبعلاوهکارتن های مجزا قرار گرفته اند کهدرضرتوخوردنبعلاوهآسیب رسیدن توقعات در هنگام حملبعلاوهنقل جلوگیری می شود. ایرادی که می توان تواین بسته بندی گرفت ابعاد بزرگ کارتن محتوی پکیج است که حمل آنرا اندکی مشکل می سازد

 کلید خلاص کن موتور جک رادرروی موتورجک برداشتهبعلاوهدوردردسترس اطفالبعلاوهاشخاص متفرقه نگهداری کنید.

از کنترلدرراه دور فقط زمانی می توان استفاده کرد که اپراتور بتواند حرکات دستگاه را توطور کامل کنترل کندبعلاوهیا  زمانی که هیچ فرد یا شی در محدوده حرکت درب وجود نداشته باشد.

دستگاه کنترلدرراه دور را در دسترس کودکان قرار ندهید، تادرهر گونه استفاده ناخواسته جلوگیری شود.

موارد استفادهدرتمتم کاملوی محرک

تمتم کاملوی محرک منحصرا برای تمام کاملو بسته کردن درب ها طراحی شده است، لذا هر گونه استفاده دیگردرآنها مجاز نبودهبعلاوهسازنده هیچگونه مسئولیتی در قبال صدمه های ناشیدراستفاده نادرست را نمی پذیرد.

همچنین تمامی خطرات ناشیدراستفاده نادرست توعهده خریدار بودهبعلاوهموجب باطل شدن ضمانت محصول می گردد.

از سیستم تمتم کاملوی محرک فقط در صورت اطمیناندرسالم بودن محصول استفاده شودبعلاوههمیشهدرروش های استاندارد ایمنی، پیروی نمودهبعلاوهمطابق دستورالعمل های موجود در این کاتالوگ عمل گردد.

هر گونه عیبی را که باعث اختلال در ایمنی وسیله می شود توسرعت برطرف نمایید.

لولاهای لنگه های درب باید کاملا روانبعلاوهبدون زنگ زدگی بودهبعلاوهدر شرایط مکانیکی قابل قبول باشند.

موتور درب درب تمام کاملکن را باید فقط برای تمام کاملبعلاوهبسته کردن درب های یک لنگهبعلاوهدو لنگه استفاده نمود.

راهنمای اتصال موتور درب سوزوکی SUZUKI – قابلیت ها

BLINKER : جهت اتصال چراغ چشمک زن که می توان نوع آن را (چشمک زن یا ثابت)درپارامتر (FL) انتخاب کرد.

E LOCK : جهت راه اندازی قفل برقی در صورت لزوم.

نکته : قفل برقی بر روی موتور ۱ اتصال می گردد، در نتیجه این موتور اول حرکت می کند.

راهنمای اتصال موتور درب سوزوکی SUZUKI – فرمان های بورد

Start : فرمان تمام کاملشدنبعلاوهبسته شدن درب ها توصورت دو لنگه.

Ped : فرمان تمام کامل شدن بعلاوهبسته شدن درب توصورت تک لنگه (فقط درب ۱).

Photo : فرمان چشم می باشد که در صورت عدم استفاده باید توهمدیگر متصل شوند.

راهنمای اتصال موتور درب سوزوکی SUZUKI – فرمان های خروجی

Motor 1 : جهت اتصال موتور درب ۱

Motor 2 : جهت اتصال موتور درب ۲

۲۰VDC : جهت استفاده مدار چشمیبعلاوهغیره در موارد لزوم.

می شود.جک اتوماتیک سوزوکی مدل SZ-400

مدار فرمان موتور درب درب اتوماتیک سوزوکی

موتور درب برقی سوزوکیدرمدار فرمان پیشرفته ای بهره می برد. این مدار فرمان که کپی برداری شدهدرمدار فرمان موتور درب ویتو کالیپسو با تکنیک مهندسی معکوس می باشد، تقریباً هرآنچه مدار کنترل یک موتور درب پارکینگی باید داشته باشد را داردبعلاوهطیف وسیعیدرتنظیمات گوناگوندرجمله کاهش سرعت موتور درب در انتهای مسیر حرکت درب، فرمان دادن مستقیم توقفل برقی، تشخیص برخورد درب با مانعبعلاوهتنظیمات مجزای زمان تمام کاملو بسته شدن در آن وجود دارد. کنترل کنترل موجود در پکیجدرنوع کد ثابت 433 مگاهرتز می باشد. مزیت این کنترل کنترل قیمت ارزان آنبعلاوهنقطه ضعف آن امکان تداخل امواج آن با کنترل کنترل پارکینگ ساختمان های جانبی می باشد.

موتوربعلاوهگیربکس موتور درب درب پارکینگ سوزوکی

تمتم کاملوی موتور درب برقی سوزوکی بسیار معمولی است ودرکیفیت متوسطی برخوردار است. این موتور درب درب پارکینگی با کورس حرکتی 400 میلیمتر قابل اتصال بر روی درب پارکینگ با طول هر یک لنگه 250 سانتیمتر (500 سانتیمتر دولنگه) می باشد، زاویه تمتم کاملشوی لنگه های درب حداکثر 120 درجه می باشدبعلاوهبا توجه توگشتاور 2800 N/m موتور، موتور درب سوزوکی مناسب اتصال بر روی درب با حداکثر وزن هر یک لنگه 280 کیلوگرم (وزن مجموع دولنگه درب 560 کیلوگرم) می باشد. با توجه توسیکل کاری پایین موتور درب سوزوکی اتصال آن برای درب پارکینگ آپارتمانهای کم واحد با تردد خودروی متوسط توپایین توصیه می شود.

 قیمت موتور درب پارکینگ سوزوکی جک اتوماتیک سوزوکی مدل SZ-400

در مجموع اگر درب پارکینگ شما ابعادبعلاوهوزن معمولی داردبعلاوهمیزان تردد شما پایین استبعلاوهتودنبال خرید موتور درب درب پارکینگ ارزان قیمت برای منزل خود هستید، درب برقی پارکینگ سوزوکی SZ-400 می تواند نیاز شما را برطرف سازد.

 ساخت ایرانبعلاوه18 ماه گارانتی

مدار فرمان پیشرفته با امکان تشخیص برخورد با مانع

فرمان دادن بدون واسطه توقفل برقی بی نیازدرمدار مجزا

مکانیزم حرکت 2 سرعته موتور درببعلاوهجلوگیریدرکوبیده شدن درببعلاوهایجاد صدا

قیمت بسیار ارزان در مقایسه توموتور درب های تحت لیسانس ایتالیابعلاوهموتور درب ها اروپایی

کیفیت متوسطبعلاوهخرابی زیاد قطعات

چرخه کاری پایین که در صورت تردد بالا موتور درب داغ می کند

محل شرکت          ایران

مدت گارانتی         18 ماه

وزن یک لنگه درب 280 کیلوگرم

عرض یک لنگه درب          2.5 متر

گشتاور تمتم کاملو   2800 نیوتن/متر

کورس تمتم کاملو    400 میلیمتر

باطری بک آپ      امکان افزودن ندارد

تردد در ساعت      10 مرتبه

حداکثر تمتم کاملشو درب       120 درجه

سیستم تشخیص مانع ARS       دارد

عملکرد دوسرعته موتور       بله

فرمان توقفل برقی   دارای خروجی قفل برقی است

کنترل ضد کپی Rolling Code              خیر

مناسب درب دو لنگه            بله

مناسب درب تک لنگه          خیر

راهنمای اتصال موتور درب سوزوکی SUZUKI

در این مقالهدرسری آموزش های اتصال درب اتوماتیک ما قصد داریم برای شما راهنمای اتصال موتور درب سوزوکی SUZUKI را ارائه نماییم.

شما می توانید با مطالعه این راهنما سیم کشیبعلاوهمدارات برقی موتور درب SUZUKI را متصل کنیدبعلاوهنیز خواهید توانست موتور درب سوزوکی SUZUKI را با توجه تواستانداردهای معرفی شدهدرطرف شرکت درب های اتوماتیک SUZUKI اتصالبعلاوهراه اندازی کنید.
